球形避雷針 接閃器 接閃桿 OML-SP-
球形優化避雷針工作原理：
歐姆雷盾（OMRDON）系列球形優化避雷針（又名接閃器、接閃桿），其原理就是利用尖端放電現象，在雷電發生時，避雷針成為吸引雷電的放電通道，讓雷電電流從避雷針流入大地，避免巨大的電流對建筑或設備造成破壞。球形優化避雷針是一條無感性低阻抗的金屬內導體，采用電離球的電場原理可以有效、快速的通過引下線，把接閃后的雷電電流輸送到大地，球形優化避雷針最大特點覆蓋面積大，泄放雷電能力強。
球形優化避雷針工作特性：
1.采用電場原理觸發，免維護；特別適合在一些安裝完畢后無法維修的場所，如教堂和大樓尖頂等經常難以到達的地方；
2.采用304L不銹鋼材質，使其能在化學等高污染場所正常工作；
3.電離球在雷電產生時可以有效、快速的電離球類氣體，從而達到優化放電的目的。
4.標準為1500mm高球形避雷針（包含法蘭盤），另可根據客戶要求訂做加長桿。
5.靈活多變，可以根據用戶需要定做。
球形優化避雷針型號及技術參數：

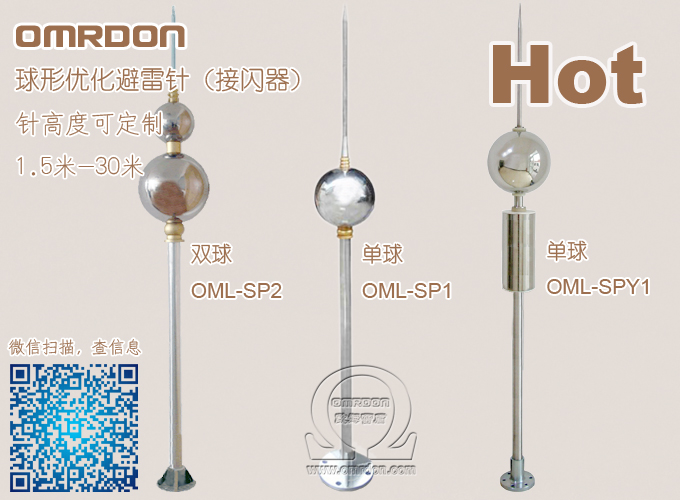

名稱 | 單球形優化避雷針 | 雙球形優化避雷針 | |
型 號 | OML-SP1 | OML-SPY1 | OML-SP2 |
最大放電電流 | 300KA | 300KA | 300KA |
抗風強度 | 40M/S | 40M/S | 40M/S |
主針徑、針長(φ×m) | 16mm×265mm | 16mm×265mm | 16mm×265mm |
主針數 | 1支 | 1支 | 1支 |
球徑 | Φ250mm | Φ250mm | Φ150mm+Φ250mm |
立桿桿徑 | Φ25mm | Φ25mm | Φ25mm |
材料 | 304不銹鋼 | 304不銹鋼 | 304不銹鋼 |
針總高h | 1.5m | 1.5m | 2.5m |
法蘭 | Ф120mm | Ф120mm | Ф120mm |
注：避雷針規格高度可以跟據客戶的要求訂做。 | |||
球形優化避雷針保護半徑計算公式：

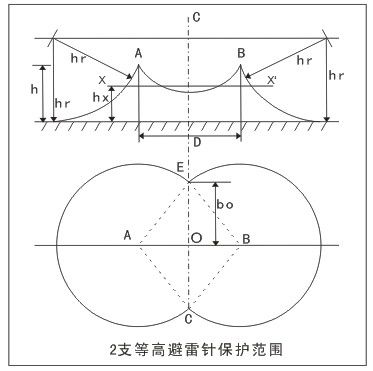

應用滾球法，避雷針在地面上的保護半徑的計算可見以下方法。

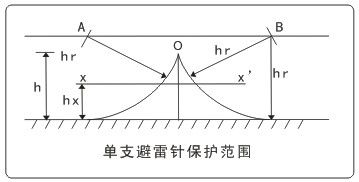

1.避雷針高度h≤hr時的計算：
距地面hr處作條平行于地面的平行線。以針尖O為圓心、hr為半徑作弧線交于平行線A，兩點。以A，為圓心，hr為半徑作弧線，該弧線與針尖相交并與地面相切，這樣，從弧線起到地面就是保護范圍。保護范圍是一個對稱的錐體。避雷針在hx高度的xx＇平面上和在地面上的保護半徑，按下列公式計算確定。下式中：
rx——避雷針保護高度xx＇平面上的保護半徑；
hr——滾球半徑，（根據國家防雷規范確定：一類建筑物為25米，二類建筑物為45米，三類建筑物為60米）；
hx——被保護物的高度； h——避雷針高度
ro——避雷針在地面上的保護半徑。
球形優化避雷針適用范圍：
預放電避雷針適用于移動通信基站、建筑物、炸藥庫、倉庫、油庫、水泵站、衛星小站、機場設備、氣象臺站、石油氣站、軍事基地、通信基站等；
球形優化避雷針安裝說明：
安裝避雷針必須嚴格遵循中華人民共和國國家標準——《建筑物防雷設計規范》（GB50057-2010）的強制性規定：
1.按被保護建筑物的面積、高度、所在地雷電日數及地理環境校正系數、建筑物使用性質等確定建筑物防雷類別。
2.由防雷類別和建筑物的面積，確定選用一支或數支避雷針。
3.引下線應與建筑物主鋼筋電氣連結，或按規定至少做二根或二根以上引下線。
4.引下線應作斷接卡和在附近地面作絕緣防護。
5.接地體，接地電阻應按GB50057-2010要求執行。
避雷針的安裝：
1、需提前在立桿安裝避雷針基座位置預制安裝基座位。
2、安裝避雷針，避雷針法蘭盤固定在預先設置的預制基座，避雷針法蘭螺桿與立桿頂端基座可靠焊接聯結。
3、避雷針應根據被保護設備的實際安裝高度，來確定避雷針的高度。
4、雷雨日不可進行避雷針的安裝和檢測。
6、避雷針接地線必須與大地可靠連接，接地電阻值應符合國家規范要求，一般接地電阻值要小于10Ω，重要場所要求小于4Ω。
7、定期檢查（一年檢 查一次）避雷針各連接螺桿、焊接處是否牢固，接地引下線是否與接地系統連接可靠。如發現連接螺桿、焊接處被腐蝕嚴重，則須更換螺桿重新連接，原焊接處重新焊接。
